訊號線有哪些?我該怎麼接?

將 ISOLO 連接擴音設備時,面對不同尺寸的訊號線材不知所措?或者想要自己試著將 ISOLO 帶到不同場合使用,但怕接錯產生雜音噪音甚至是設備故障?在本文中,我們將針對 ISOLO 用戶經常遇到的訊號問題提出說明,並介紹常見的線材接頭與建議接法。

1. 訊號的差別:樂器音響與家用音響不一樣

在線材與訊號的世界裡,有些線長得很像但傳遞的訊號不一樣,有些線長得不一樣但可以傳遞同一種訊號。樂器喇叭、音控台的訊號以「平衡式訊號」、「非平衡式訊號」為主,而耳機或家用音響所則是以「立體聲」或「單聲」作為區別。兩者的原理差異,有很多延伸閱讀資源,但務必記得:平衡式訊號不是立體聲訊號,兩個類別不能混一談

因為 ISOLO 接收器的是以舞台演出為主要情境,因此一定要透過原廠提供的轉接頭,才能在左右聲道的「家用音響」上平均發聲。

2. 常見線材的種類:TS、TRS 與 XLR

ISOLO 主機輸出的接口為 6.3mm,透過連接不同形式的線材,可以選擇輸出的訊號種類。

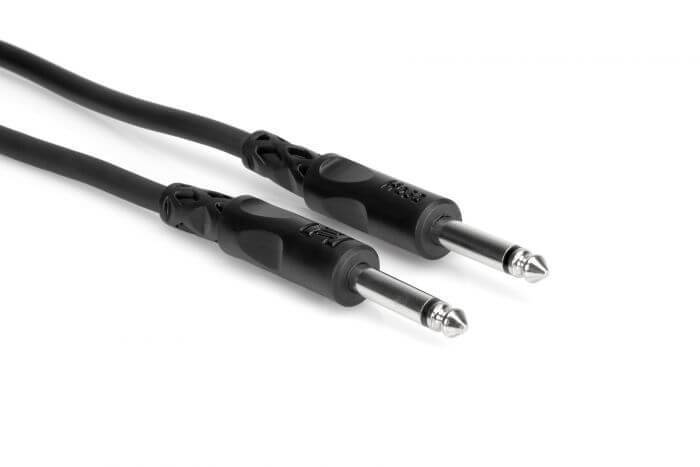

6.3mm TS to TS 線材–> 非平衡訊號

有在使用樂器音箱的用戶,對這種線材應該不陌生,這也是最基本連接 ISOLO 與樂器音箱的方式。因為是非平衡訊號傳輸的關係,所以如果要拉比較長的線,建議要選用屏蔽比較好的線材,才不容易有雜訊與訊號減損。

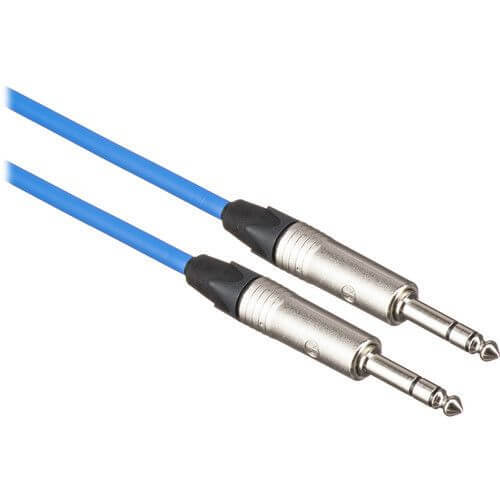

6.3 mm TRS to TRS—> 平衡訊號

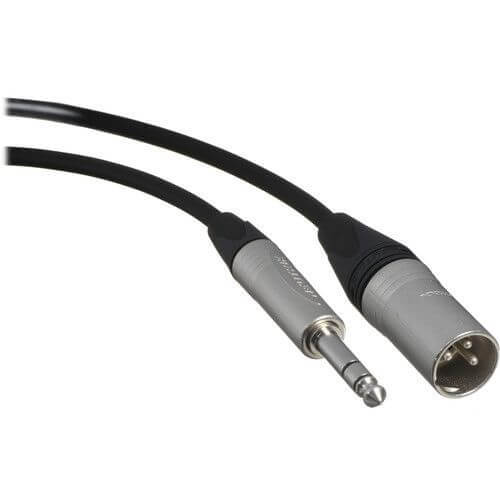

6.3 mm TRS to XLR(公)—>平衡訊號

在有音控的表演場合或者是錄音的時候,為了讓訊號能長距離傳輸並減少雜訊與損耗,會採用平衡式訊號的連接方式。這時候可以視情況選用上面圖示中的線材(注意與 TS 的環數差別),就可以讓 ISOLO 輸出平衡式訊號。

以上需留意一個訊號傳輸的原理,只有在輸入、訊號線和輸出都是平衡式的前提下,才能順利輸出平衡訊號;也就是說如果輸入和輸出都是非平衡訊號,就算用平衡線輸出的也是非平衡訊號。

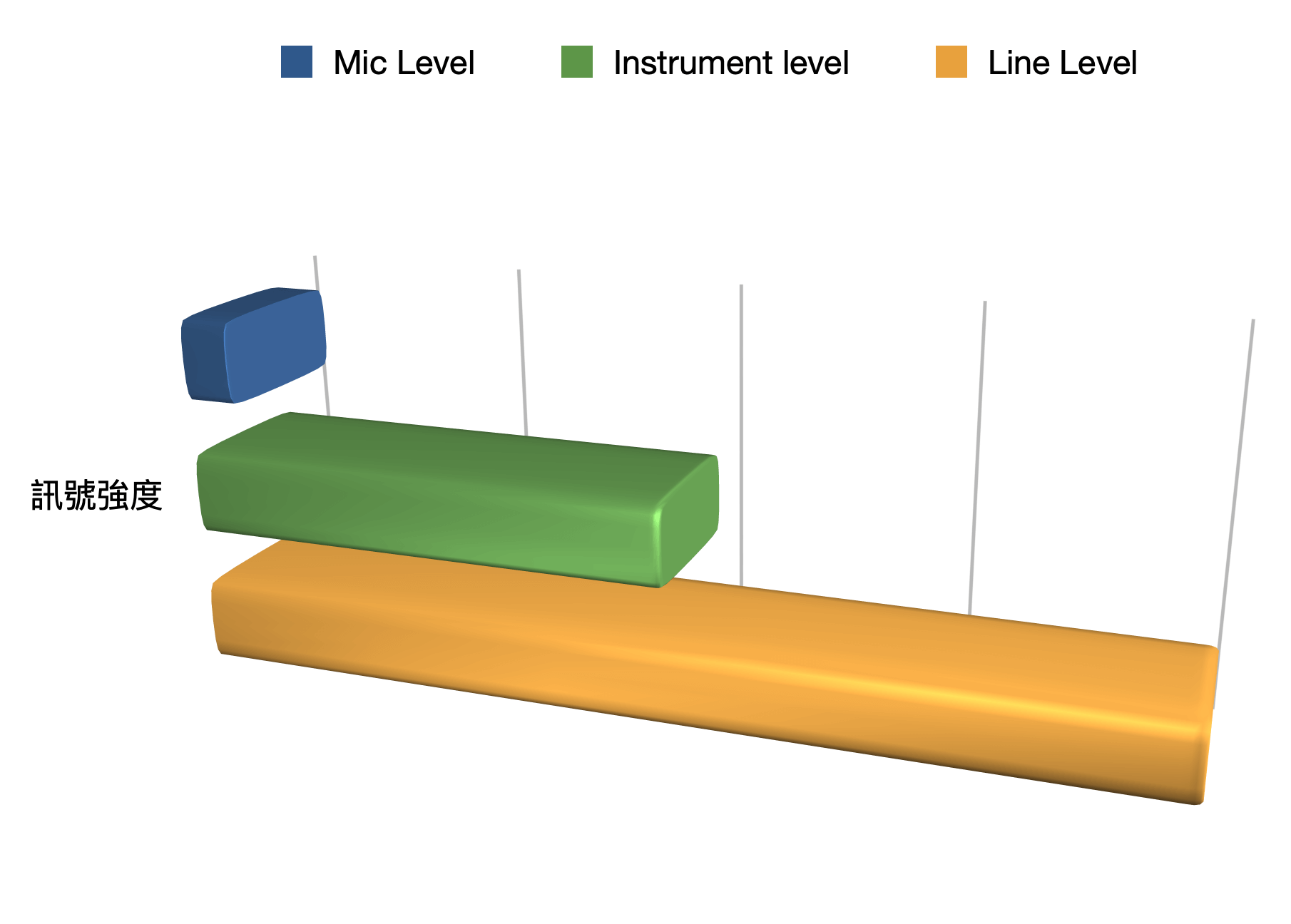

3. Mic level、Inst level 與 Line level 的差別

所有 ISOLO 的系列都已經透過內置的前級擴大將訊號從微弱的 Mic level 提升至 Line level ,因此接在混音器或錄音介面上,需特別注意不要誤接到 Mic input 或者設定成 Mic level, 否則很容易產生失真與擾人噪音。

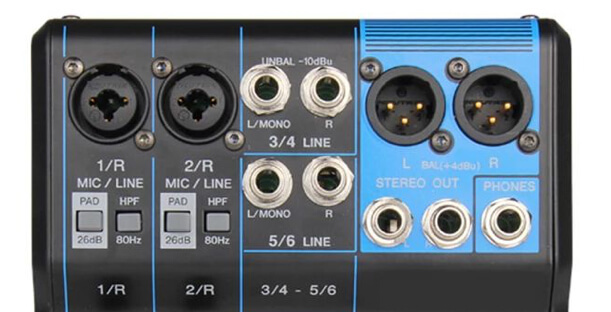

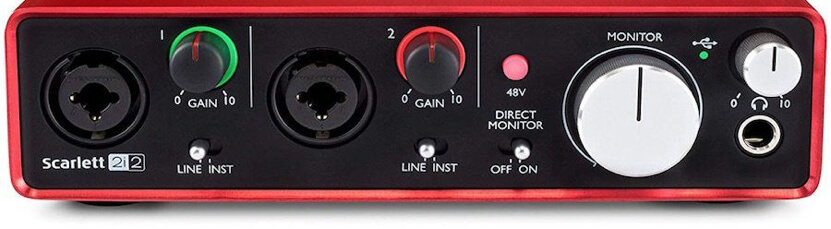

當遇到混音器或錄音介面有 Mic/Inst/Line 的選擇的時候,都要記得避免切換到 Mic 的選項,或者是善用上面的 PAD 功能去避免訊號的過度放大。

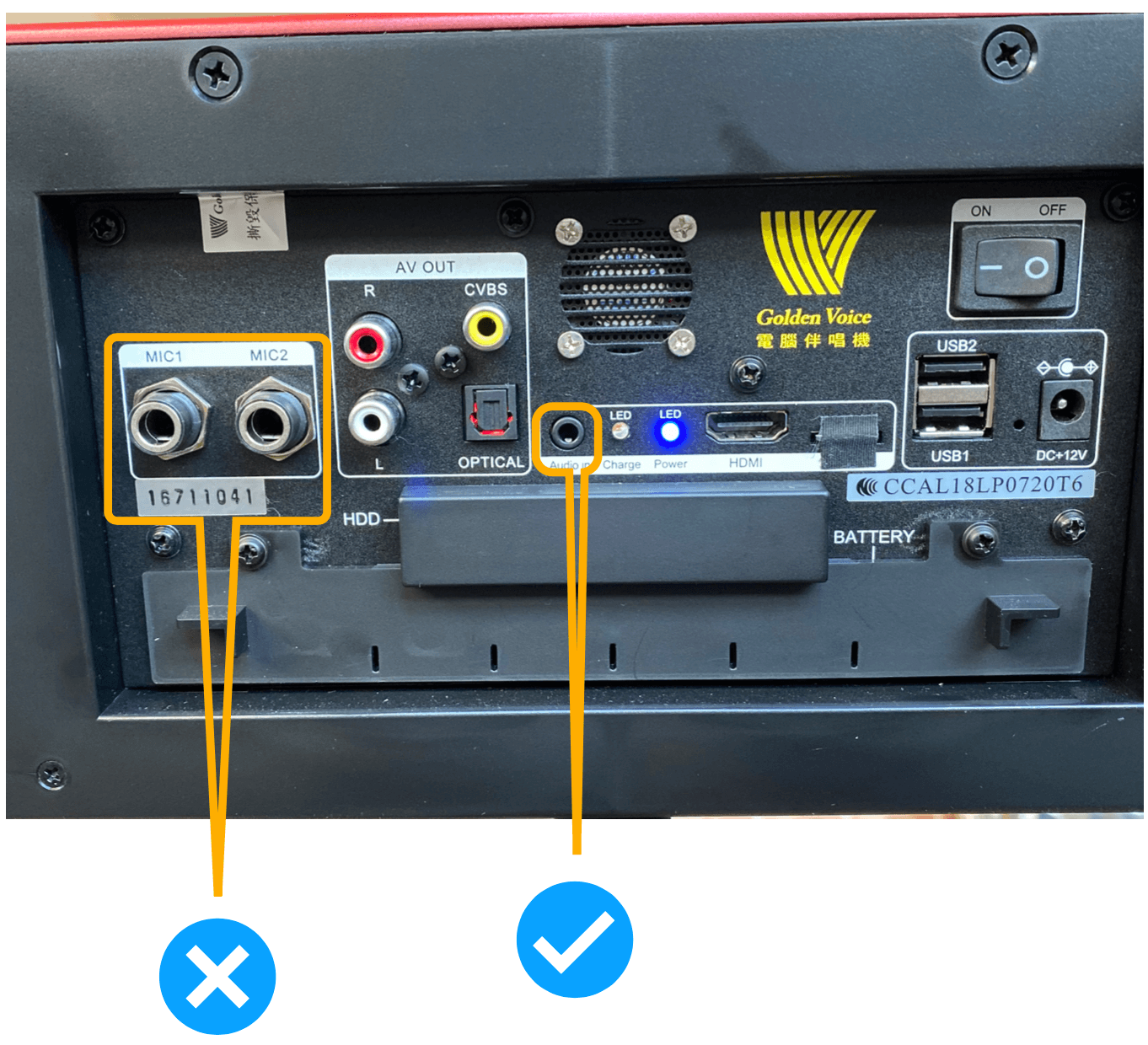

需要特別注意的是坊間有些卡拉ok伴唱機只提供 6.3 mm 的訊號接口,但是接麥克風使用。如果遇到這樣的狀況,就要使用轉接頭走外接音訊輸入孔。

4. 使用原廠轉接頭的重要性

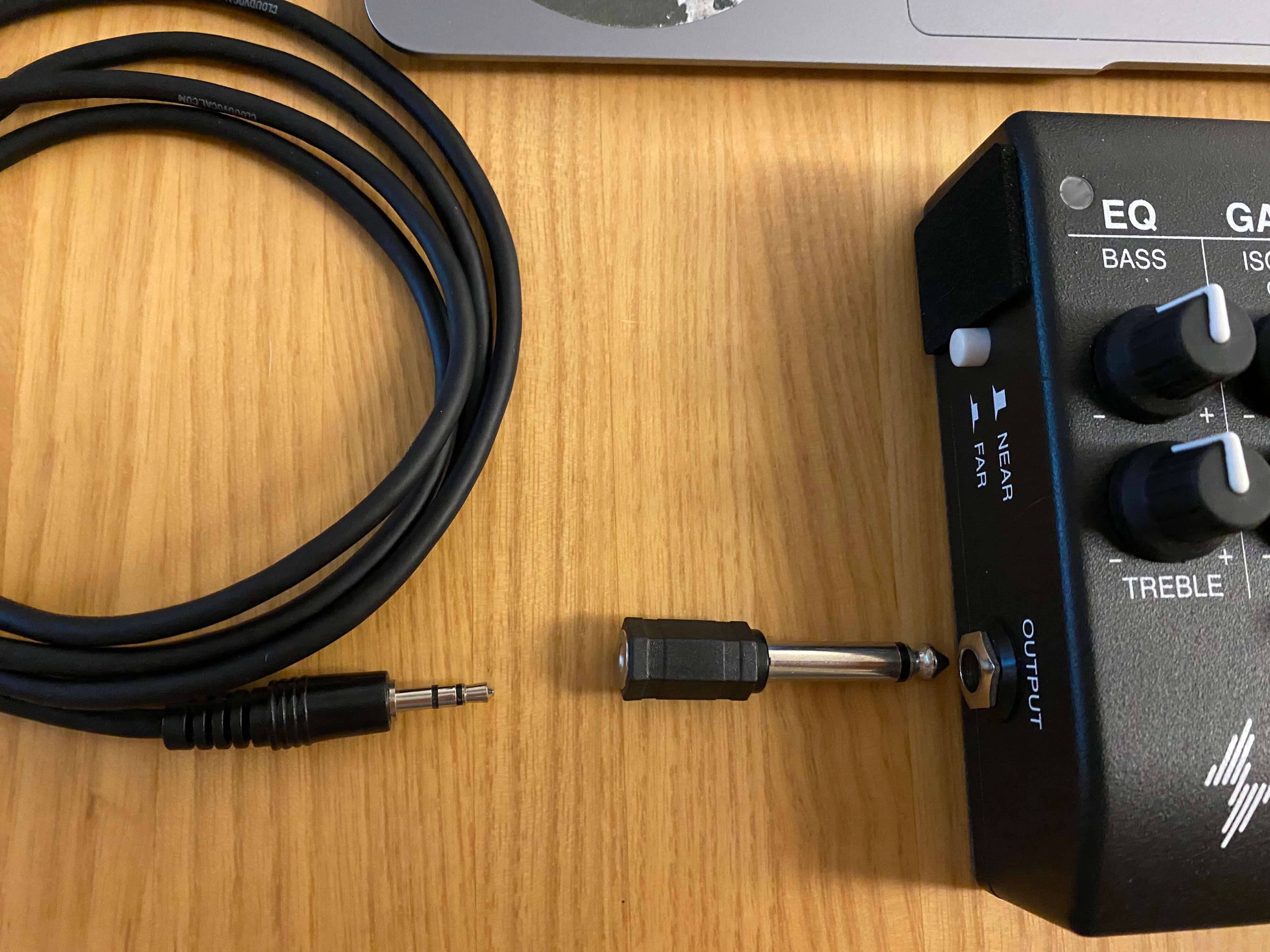

當需要把 ISOLO 的訊號轉接成 3.5mm 、RCA (紅白線) 時,請記得一定要先用原廠轉接頭,才能讓訊號從輸出端開始平均分配到左右聲道。

因為接點、腳位設計的差異,所以自行使用同樣外觀的轉接頭,或者是先用 6.3 線材接出來最後一端再用 6.3mm 轉 3.5mm 的轉接頭連接,可能都會讓聲音只從單一邊出來。

以上概要的說明,希望幫助用戶在面對不同的使用情境自行調整獲得最佳結果。
